IR रिमोट कंट्रोल

रिमोट कंट्रोलर इन्फ्रारेड रिसीव्हिंग आणि ट्रान्समिटिंग सर्किट, सिग्नल कंडिशनिंग सर्किट, सेंट्रल कंट्रोलर 8031, प्रोग्राम आणि डेटा मेमरी, कीबोर्ड आणि स्टेटस इंडिकेशन सर्किट यांनी बनलेला आहे.

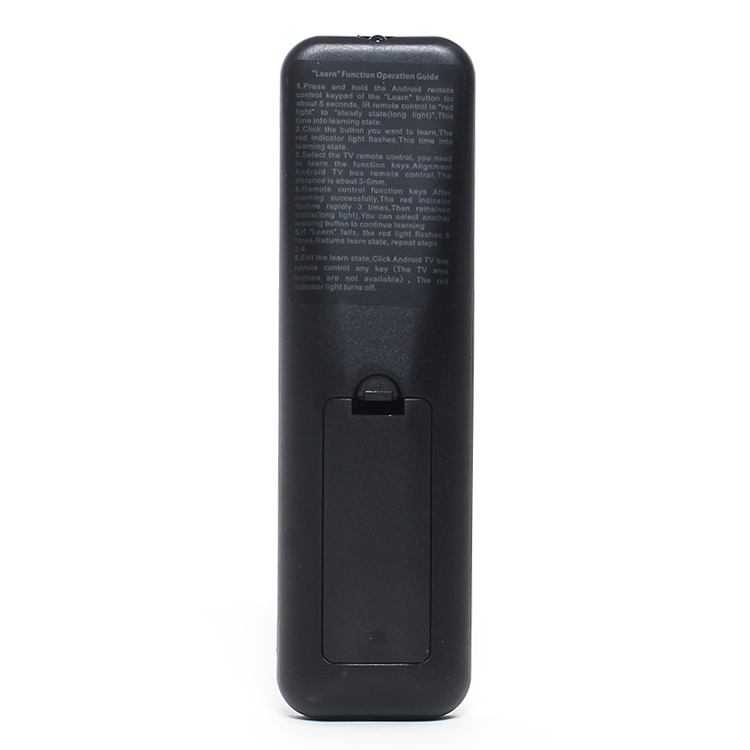

रिमोट कंट्रोलमध्ये दोन अवस्था आहेत: शिकण्याची स्थिती आणि नियंत्रण स्थिती.जेव्हा रिमोट कंट्रोल शिकण्याच्या स्थितीत असतो, तेव्हा प्रत्येक वेळी वापरकर्ता कंट्रोल की दाबतो, तेव्हा इन्फ्रारेड रिसीव्हिंग सर्किटला बाह्य इन्फ्रारेड सिग्नल मिळण्यास सुरुवात होते आणि त्याच वेळी ते इलेक्ट्रिकल सिग्नलमध्ये रूपांतरित होते, आणि नंतर ते शोधणे, आकार देणे, प्रवर्धन, आणि नंतर CPU नियमितपणे त्याचे नमुने घेते.प्रत्येक सॅम्पलिंग पॉइंटचा बायनरी डेटा डिव्हाइसच्या नंतरच्या नियंत्रणासाठी युनिट म्हणून 8 बिट्ससह नियुक्त केलेल्या स्टोरेज युनिटमध्ये संग्रहित केला जातो.जेव्हा रिमोट कंट्रोल कंट्रोल स्टेटमध्ये असतो, प्रत्येक वेळी वापरकर्ता कंट्रोल की दाबतो तेव्हा, CPU नियुक्त स्टोरेज युनिटमधून बायनरी डेटाची मालिका वाचतो आणि क्रमाने आउटपुट करतो (बिट्स आणि बिट्समधील वेळ मध्यांतर वेळेच्या अंतराएवढे असते. सॅम्पलिंग दरम्यान ) सिग्नल होल्डिंग सर्किटमध्ये, त्याच वेळी, मॉड्युलेशन सर्किट सिग्नल मॉड्युलेशन करते.मॉड्युलेशन सिग्नल वाढविल्यानंतर, ते इन्फ्रारेड एमिटिंग डायोडद्वारे उत्सर्जित केले जाते, जेणेकरून कीशी संबंधित डिव्हाइस फंक्शनचे नियंत्रण लक्षात येईल.
